Berikut adalah perlatan yang diperlukan
1-adaptor 12volt
2-arduino uno board
3-lcd 16x2
4-serial RFID reader
5-RS232 to TTL converter circuit
6-Servo MOTOR
7-Extender board
2-sambungkan extender board pada adaptor
3.Sambungkan jack supaya dapat dimasukkan pada arduino uno board
4-Selepas sambung akan jadi gambar seperti di bawah
5-Sambung extender board satu lagi dan sambungkan pada bahagian 5 volt dan 0 volt
6-Sambungkan LCD seperti penerangan di bawah
7-Sambung servo motor seperti gambar di bawah
8-Sambungkan RS232 to TTL board seperti gambar di bawah

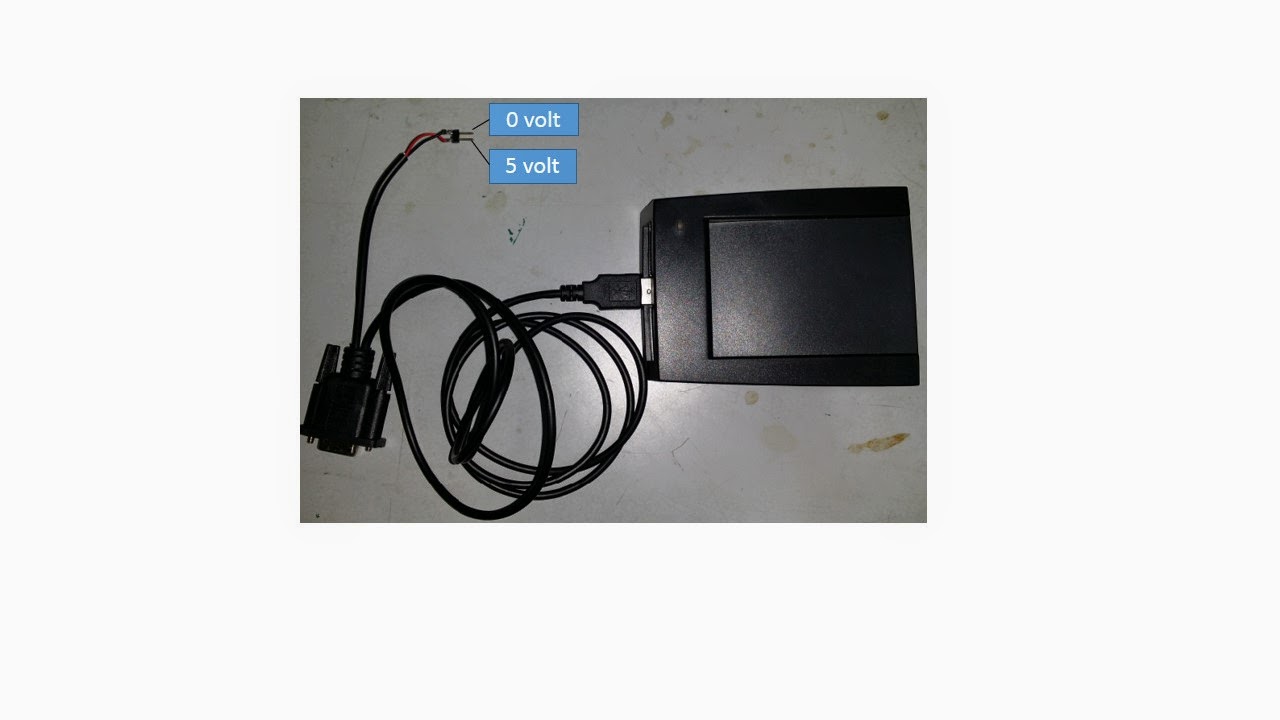

9-Sambungkan 0v dan 5v untuk bekalan kuasa RFID reader.Kemudian terdapat DB9 pada reader tersebut..Sambungnya dengan step 8 iaitu (pin 2 DB9 dan ayah pin 5 DB9 )
10-Tak faham?lihat gambar bawah
10-sila lihat video dibawah
